Cisco에서 제공하는 네트워크 실습 프로그램 Packet Tracer를 이용했습니다.
RIP은 동적 라우팅 프로토콜입니다. 관리자가 일일이 경로를 지정하지 않아도 길을 찾아갑니다.
디스턴스 벡터(Distance Vector) 라우팅 프로토콜로써 거리(홉)와 방향으로 길을 찾아갑니다.
경로 설정 기준은 홉(Hop) 카운트로서 최대 15개까지 허용합니다.
그래서 대규모 16홉 이상의 네트워크에서는 적용이 힘듭니다.
물리적인 구성 ( RIPv2 )

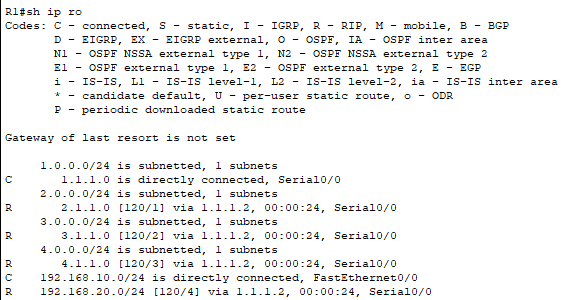

R1의 Routing Table
Connected - 1.0.0.0 / 192.168.10.0
RIP - 2.0.0.0 / 3.0.0.0 / 4.0.0.0 / 192.168.20.0
via - 1.1.1.2 / 1.1.1.2 / 1.1.1.2 / 1.1.1.2
R3의 Routing Table
Connected - 2.0.0.0 / 3.0.0.0
RIP - 1.0.0.0 / 4.0.0.0 / 192.168.10.0 / 192.168.20.0
via - 2.1.1.1 / 3.1.1.2 / 2.1.1.1 / 3.1.1.2

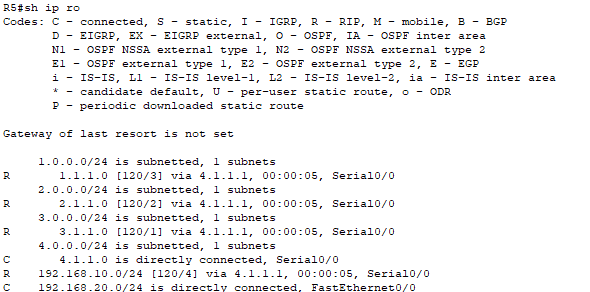

R5의 Routing Table
Connected - 4.0.0.0 / 192.168.20.0
RIP - 1.0.0.0 / 2.0.0.0 / 3.0.0.0 / 192.168.10.0
via - 4.1.1.1 / 4.1.1.1 / 4.1.1.1 / 4.1.1.1

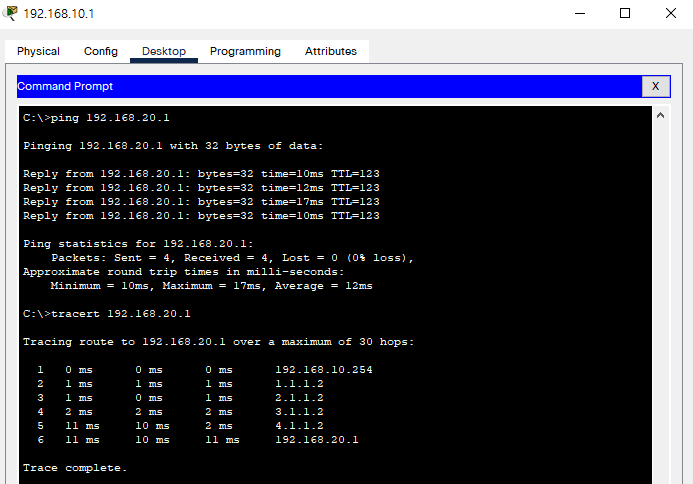

PC1 -> PC2 통신 확인 및 경로 추적
