Cisco에서 제공하는 네트워크 실습 프로그램 Packet Tracer를 이용했습니다.


OSPF ( Open Shoertest Path First ) : OSPF는 Network 확정에 한계가 없습니다. RIP의 한계를 극복하고 규모가 큰 Network를 위해 고안되었습니다. 디지크스트라(Dijkstra) 알고리즘을 수행하여 최적 경로를 산출하여 라우팅 테이블에 적재합니다. 이후 주기적으로 헬로 패킷을 전송하여 각 라우터가 정상적으로 동작하고 있음을 인접 라우터에게 알립니다.




물리적인 구성



AREA(영역) : OSPF에서는 네트워크를 여러 영역으로 나누고 OSPF 라우팅 정보를 몇 가지로 구분하여 적당히 작은 라우팅 테이블을 구현합니다. AREA 0은 중신이 되는 영역이며, 다른 AREA들은 모두 AREA 0과 붙어있어야 합니다.

IR (Internal Router) : AREA 내에 포함되어 있는 라우터

ABR (Area Border Router) : AREA와 AREA 경계선에 있는 라우터입니다.

ASBR (Autonomous Systemem Border Router) : 라우터의 인터페이스 중 일부가 OSPF 영역 밖에 있는 경우의 라우터입니다. 예를 들어서 RIP과 OSPF는 다른 프로토콜이므로 재분배를 해야 하는데 이럴 때 ASBR이 됩니다.

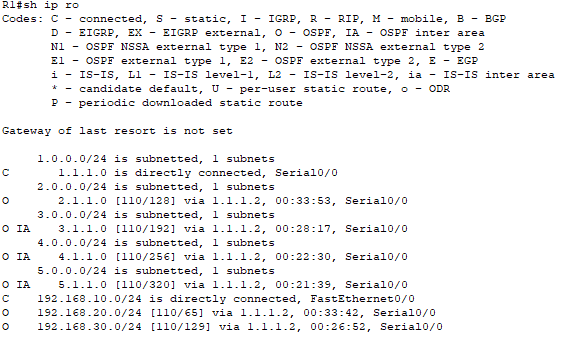

R1의 Routing Table ( IR , AREA 100 )



Connected - 1.0.0.0 / 192.168.10.0

OSPF - 2.0.0.0 / 3.0.0.0 / 4.0.0.0 / 5.0.0.0 / 192.168.20.0 / 192.168.30.0

via - 1.1.1.2





R3의 Routing Table ( ABR , AREA 100 / AREA 0 )



Connected - 2.0.0.0 / 3.0.0.0 / 192.168.30.0

OSPF - 1.0.0.0 / 4.0.0.0 / 5.0.0.0 / 192.168.10.0 / 192.168.20.0

via - 2.1.1.1 / 3.1.1.2 / 3.1.1.2 / 2.1.1.1 / 2.1.1.1





R4의 Routing Table ( ABR , AREA 0 / AREA 200 )



Connected - 3.0.0.0 / 4.0.0.0

OSPF - 1.0.0.0 / 2.0.0.0 / 5.0.0.0 / 192.168.10.0 / 192.168.20.0 / 192.168.30.0

via - 3.1.1.1 / 3.1.1.1 / 4.1.1.2 / 3.1.1.1 / 3.1.1.1 / 3.1.1.1

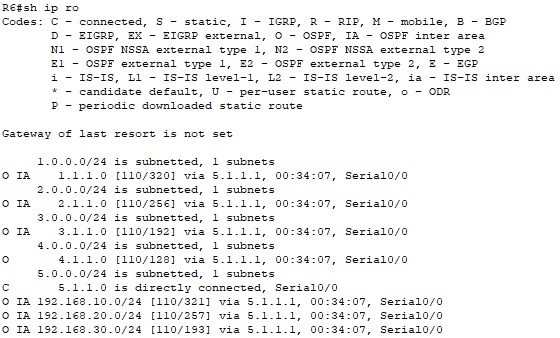

R6의 Routing Table ( IR , AREA 200 )



Connected - 5.0.0.0

OSPF - 1.0.0.0 / 2.0.0.0 / 3.0.0.0 / 4.0.0.0 / 192.168.10.0 / 192.168.20.0 / 192.168.30.0

via - 5.1.1.1



OSPF 매트릭 : 코스트(cost)라고 부르며, 출발지부터 목적지까지의 각 인터페이스에서 기준 대역폭을 실제 대역폭으로 나눈 값의 합계입니다. 시스코 IOS의 OSPF 기준 대역폭은 10^8입니다. 코스트 값 계산 시 소수점 이하의 수는 버리되 전체 코스트 값이 1미만이면 1로 계산합니다.

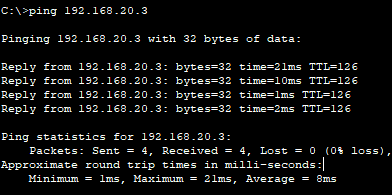

192.168.10.1/24 ㅡ> 192.168.20.3 통신 확인

192.168.10.1/24 ㅡ> 192.168.30.3 통신 확인

192.168.10.1/24 ㅡ> R6 경로 추적
