Cisco에서 제공하는 네트워크 실습 프로그램 Packet Tracer를 이용했습니다.
라우팅 기술 중 수동으로 목적지를 지정해 주는 Static Routing
물리적인 구성
PC1 <-> Router1
IP : 192.168.10.1
Subnet : 255.255.255.0
Gateway : 192.168.10.254
PC2 <-> Router2
IP : 192.168.20.1
Subnet : 255.255.255.0
Gateway : 192.168.10.254
Router1(R1) <-> PC1
FastEthernet 0/0 : 192.168.10.254 255.255.255.0
Serial 0/0 : 1.1.1.1 255.255.255.0
Router2(R2) <-> PC2
FastEthernet 0/0 : 192.168.20.254 255.255.255.0
Serial 0/0 : 1.1.1.2 255.255.255.0
각 포트별로 IP와 Subnet 입력해 주고
R1(config)#ip route 192.168.20.0 255.255.255.0 1.1.1.2
R1은 192.168.20.0의 대역대를 1.1.1.2의 대역대를 통해 갈 수 있게끔 해줍니다.
R2(config)#ip route 192.168.10.0 255.255.255.0 1.1.1.1
R2는 192.168.10.0의 대역대를 1.1.1.1의 대역대를 통해 갈 수 있게끔 해줍니다.

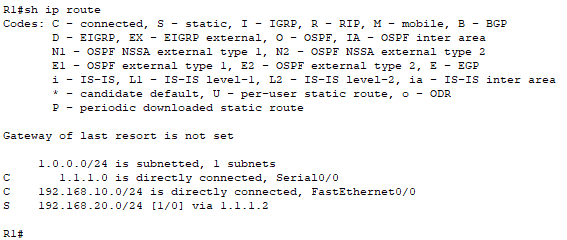

R1의 라우팅 상태
R2의 라우팅 상태

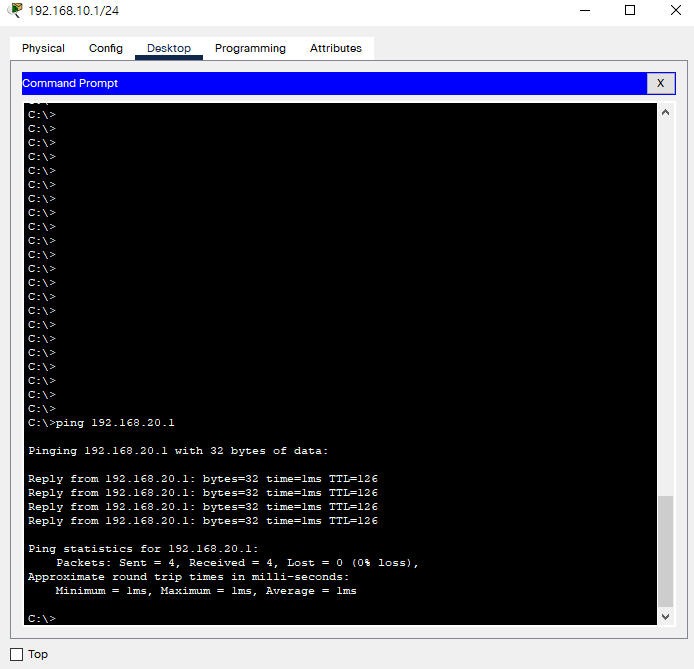

PC1 (192.168.10.1) -> PC2 (192.168.20.1) Static Routing을 사용한 통신 성공!!
